SGA-400/700系列智能型氣體傳感器模組是深國安電子自主研發生產的一款標準化、模塊化氣體檢測產品；主要為解決氣體檢測種類繁多、各品牌氣體傳感器互不兼容、生產標定復雜、核心元器件更換受限等問題；采用我司生產的SGA-400/700系列智能型氣體傳感器后，只需開發一款產品，即可快速響應客戶對不同氣體種類檢測的需求；且生產過程簡化，即買即用，無需再次標定，大幅度降低企業的研發和生產成本，產品品質也可立即提升到國際一流水準。
SGA-400/700系列智能型氣體傳感器模組是深國安電子自主研發生產的一款標準化、模塊化氣體檢測產品;主要為解決氣體檢測種類繁多、各品牌氣體傳感器互不兼容、生產標定復雜、核心元器件更換受限等問題;采用我司生產的SGA-400/700系列智能型氨氣氣體傳感器后，只需開發一款產品，即可快速響應客戶對不同氣體種類檢測的需求;且生產過程簡化，即買即用，無需再次標定，大幅度降低企業的研發和生產成本，產品品質也可立即提升到國際一流水準。

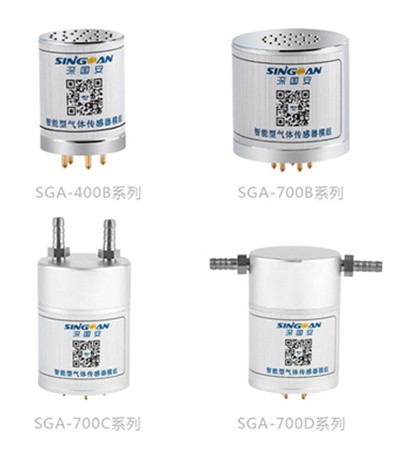

SGA-400A和700A系列智能型氣體傳感器模組自2015年上市以來，以其獨到的創新理念和可靠性能，受到客戶的一致好評;為了追求更加卓越的品質和更好的用戶體驗，深國安又于2018年相繼推出了SGA-400B/700B/700C/700D系列四款產品。具體區別請參照以下列表;
SGA-400/700系列智能型氣體傳感器模組雖然體小巧易用，但里面是滿滿的黑科技;具體檢測原理為：先將國外原裝進口的氣體傳感器進行信號放大、數據處理、智能計算后，再進行全量程三點溫濕度補償。然后再用高精確度的標準氣體進行數據校準。因此，體積更小、價格更低、性能更加優良穩定;客戶購買后，無需任何操作，無需再次標定，可直接采集處理后的標準信號(0-5V之間任意電壓和TTL數字信號)，上傳到PLC、DCS、DDC、數據采集儀等上位機系統上;方便快捷、節約成本;產品廣泛應用于科研、數據采集、氣體監測、過程化控制、物聯網、無人機、工業機器人、網格化大氣環境監測儀、微型空氣質量監測站、惡臭在線監測、溫室氣體在線監測、有毒氣體檢測等領域。
● 專利外觀、專利技術;

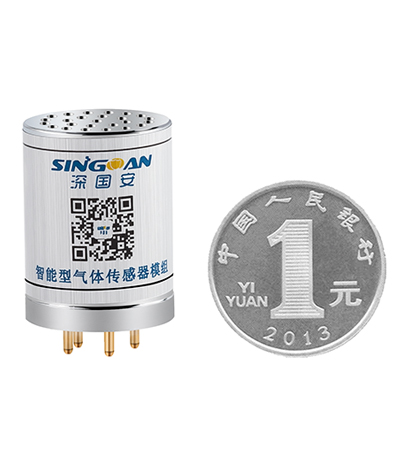

● 體積小、重量輕、功能強大;
● 已標定，無需二次開發，即買即用;
● 產品一次對接，即可對應1000多種氣體檢測，一勞永逸;
● 產品標準化，任何氣體都可以做成尺寸結構統一、信號輸出統一、使用方法統一;
● 本質安全型電路設計，支持帶電熱拔插操作;
● 兼容紅外、電化學、催化、半導體、PID等不同技術原理傳感器，功能強大;
● 自帶溫度補償和數據校準功能，產品穩定，一致性好;
● 內置世界頂級品牌氣體傳感器，反應靈敏，測量精準，壽命長久;
● 雙信號輸出(電壓+TTL數字信號)，方便客戶使用;

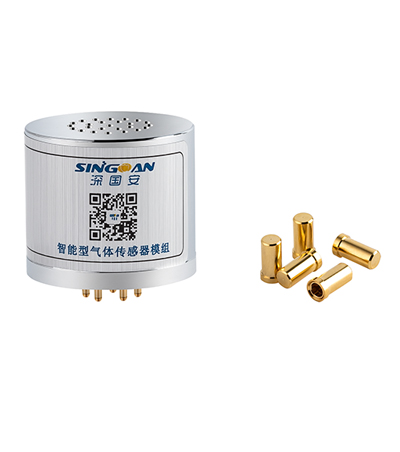

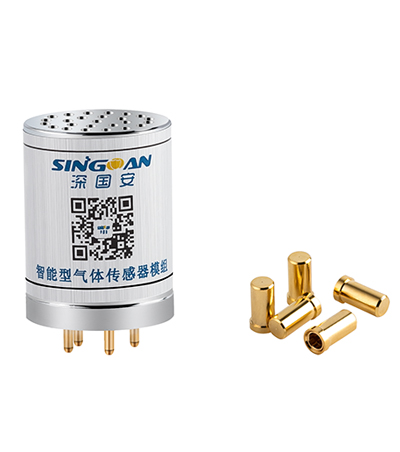

● 定制鍍金插座，拔插容易，固定牢靠;
● 氣體流體工程學設計，進氣流暢;

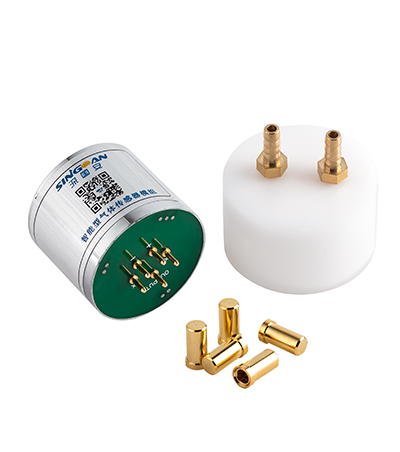

● 自然擴散式和主動吸入式兩種采樣方式可選;
● 免費提供測試軟件和通訊協議，方便產品調試和系統對接;
● 內部數據和指令開放，方便客戶做二次修正或更改;
● 可選配多組信號轉換板，將多個模組信號統一輸出為RS485、RS232和USB數據接口;
● 上萬客戶的一致選擇;
型 號 | SGA-400A-NH3 | SGA-400B-NH3 | SGA-700A-NH3 | SGA-700B-NH3 | SGA-700C-NH3 | SGA-700D-NH3 |

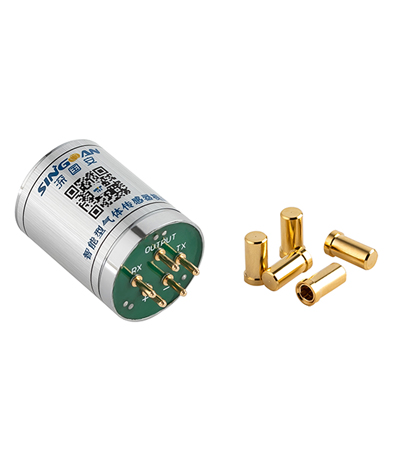

圖片參考 |
|
|
|
|
|
|
上市日期 | 2015款 | 2018款 | 2015款 | 2018款 | 2015款 | 2018款 |

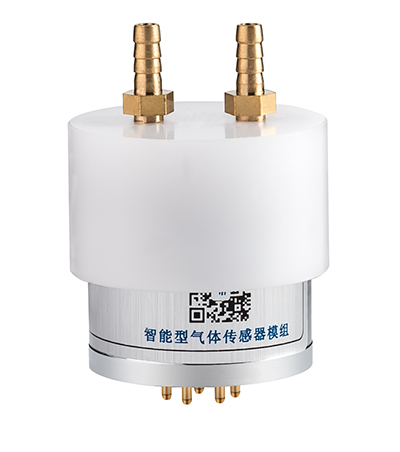

產品屬性 | 超微型氨氣氣體傳感器模組 | 新超微型氨氣氣體傳感器模組 | 高精度型氨氣氣體傳感器模組 | 新高精度氨氣氣體傳感器模組 | 一體泵吸式氨氣氣體傳感器模組（上下通氣） | 一體泵吸式氨氣氣體傳感器模組 （左右通氣） |

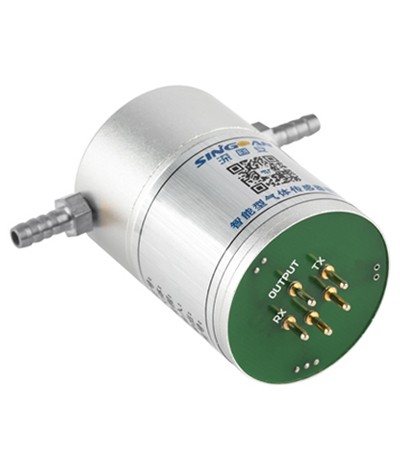

特 點 | 史上最小的智能氣體傳感器，已標定，即插即用 | 在SGA-400A基礎下直徑加大1mm，高度縮小1mm。電路升級，更精準 | 史上最高精度、最小體積的智能氣體傳感器，可識別到1ppb級 | 在SGA-700A基礎下電路升級、尺寸優化、針腳加粗加長。性能更穩定 | 一體泵吸式設計，連接緊密不漏氣。 | 一體泵吸式設計，連接緊密不漏氣。 |
輸出信號 | 5V：0-5V電壓+ TTL | 5V：0-5V電壓+ TTL | 5V：0-5V電壓+ TTL 或24V:4-20mA+TTL | 5V：0-5V電壓+ TTL | 5V：0-5V電壓+ TTL或24V:4-20mA+TTL | 5V：0-5V電壓+ TTL |
直 徑 | 21.5mm | 22.5mm | 33.5mm | 34.5mm | 33.5mm | 33.5mm |
高 度 | 31mm | 30mm | 31mm | 30mm | 49mm | 49mm |
針腳數量 | 7個 | 5個 | 7個 | 5個 | 7個 | 5個 |
針腳長度 | 3.5mm | 5.5mm | 3.5mm | 5.5mm | 3.5mm | 5.5mm |
針腳直徑 | 1mm | 1.5mm | 1mm | 1.5mm | 1mm | 1.5mm |
表面處理 | 啞砂 | 電鍍 | 啞砂 | 電鍍 | 啞砂 | 電鍍 |
重 量 | 20g | 25g | 30g | 35g | 45g | 45g |
全尺寸圖 |
|
|
|
|
|
|
檢測氣體 | 氨氣 | |||||
化 學 式 | NH3 | |||||
檢測原理 | 電化學、催化燃燒、紅外線、PID、半導體、光學波導（依具體氣體而定） | |||||
檢測量程 | 0－1、5、10、50、100、500、1000、5000、10000（根據傳感器和技術原理而定） | |||||
分 辨 率 | 0.001、0.01、0.1、1、2、5（根據傳感器和技術原理而定） | |||||
單 位 | PPM、%LEL、%VOL、mg/m3、ug/m3 | |||||
工作溫度 | -20℃～+50℃(特殊要求請咨詢) | |||||
工作濕度 | ≤95%RH無結露 | |||||
工作壓力 | 86～106Kpa | |||||
設計標準 | GB50493-2009《石油化工企業可燃?xì)怏w和有毒氣體檢測報警設計規范》 《環境空氣質量標準》（GB3095-2012） | |||||
執行標準 | GB3836.1-2010《爆炸性氣體環境用電氣設備 第一部分：通用要求》 GB3836.2-2010《爆炸性氣體環境用電氣設備 第二部分：隔爆型“d” 》 Q/SGA 01-2014《深國安電子科技有限公司企業執行標準》 | |||||
數字信號格式 | 數據位：8 停止位：1 校驗位：無 | |||||
工作電壓 | 5V±1% | |||||
功 耗 | 電化學：≤50mA 催化燃燒/紅外/PID/半導體：≤100mA | |||||
精 度 | ≤±3% | |||||
響應時間 | ≤30S（T90） | |||||
重 復 性 | ≤±2% | |||||
線性誤差 | ≤±2% | |||||
零點漂移 | ≤±1%（F.S/年） | |||||
外殼材質 | 鋁合金 | |||||
表面處理 | 電鍍 | |||||
防爆等級 | 本質安全型 | |||||
防護等級 | IP55 | |||||
預熱時間 | 30S | |||||
波 特 率 | 9600 | |||||

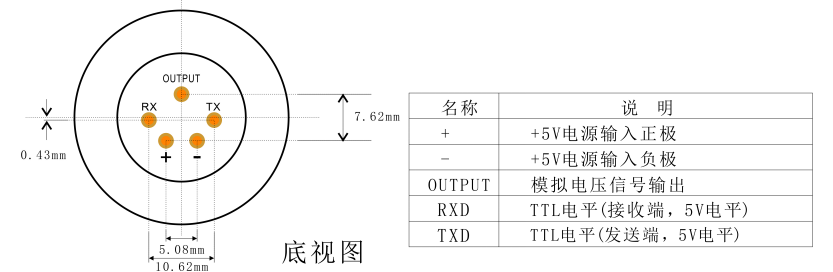

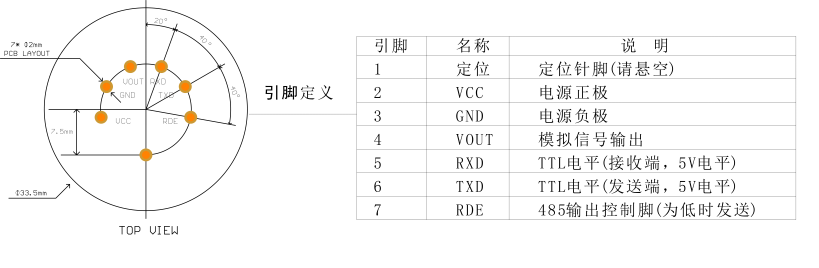

四、 針腳定位圖
2015款 7針腳
2018款 5針腳
※另有1000種氣體和量程可選，詳細請咨詢深國安銷售人員！
