壁掛式氣體檢測儀安裝規范圖解百科

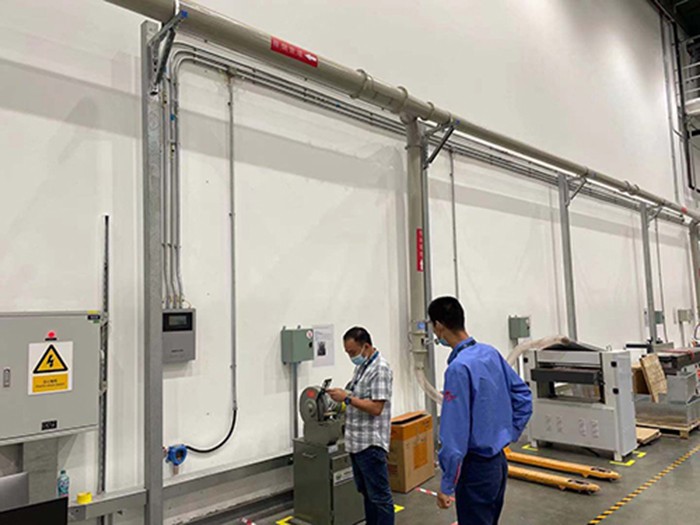

壁掛式氣體檢測儀的安裝位置應選擇能夠代表整個監測區域內氣體濃度的典型位置。通常,應選擇距離地面1.5米至2米的高度,并避免直接暴露于陽光、熱源或可能產生強電磁干擾的設備附近。同時,應避免安裝在通風口或門窗附近,以免氣體濃度因空氣流動而產生較大波動。以下深國安給大家分享壁掛式氣體檢測儀安裝規范圖解介紹等知識。
一、壁掛式氣體檢測儀安裝規范說明(圖解介紹)
1.檢測器宜布置在可燃氣體或有毒氣體釋放源的最小頻率風向的上風側。
2.壁掛式氣體檢測儀的有效覆蓋水平平面半徑,室內宜為7.5m,室外宜為15m。在有效覆蓋面積內,可設一臺檢測器。有毒氣體探測器與釋放源的距離,室外不宜大于2m,室內不宜大于1m。
3.應設置可燃氣體或有毒氣體檢測報警儀的場所,宜采用固定式;當不具備設置固定式的條件時,應配置便攜式壁掛式氣體檢測儀。
4.可燃氣體和有毒氣體檢測報警系統宜為相對獨立的儀表系統。
5.在露天或半露天布置的設備區內,當檢測點位于釋放源的最小頻率風向的上風側時,可燃氣體檢測點與釋放源的距離不宜大于15m,有毒氣體檢測點與釋放源的距離不宜大于2m;當檢測點位于釋放源的最小頻率風向的下風側時,可燃氣體檢測點與釋放源的距離不宜大于5m,壁掛式氣體檢測儀檢測點與釋放源的距離宜小于1m。
6.當可燃氣體釋放源處于封閉或半封閉廠房內,每隔15m可設1臺氣體探測器,且檢測器距任一釋放源不宜大于7.5m。有毒氣體檢測器距釋放源不宜大于1m。
7.比空氣輕的可燃氣體釋放源處于封閉或半封閉廠房內,應在釋放源的上方設置壁掛式氣體檢測儀,還應在廠房內最高點易于積累可燃氣體處設置檢測器。
8.不在檢測器有效覆蓋面積內的下列場所,宜設檢測器:①使用或產生液化烴/或有毒氣體的工藝裝置,儲運設施等可能積聚可燃氣體、有毒氣體的坑地及排污溝最低處的地面上。②易于積聚甲類氣體、有毒氣體的“死角”。

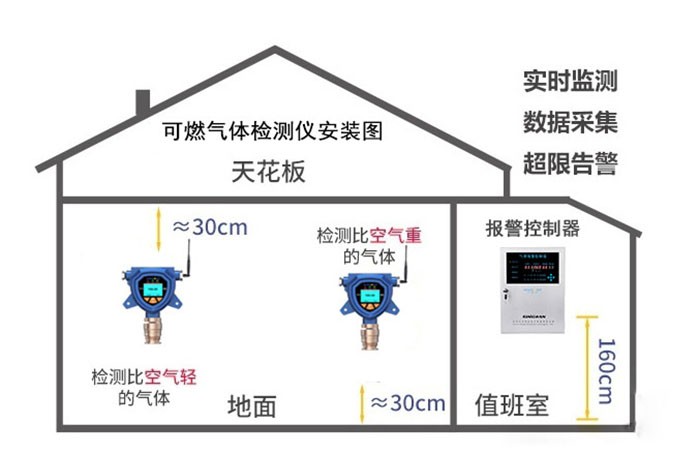

9.檢測比空氣重的可燃氣體或有毒氣體的檢測器,其安裝高度應距地坪(或樓地板)0.3至0.6m。
10.檢測比空氣輕的可燃氣體或有毒氣體的檢測器,其安裝高度宜高出釋放源0.5至2m。
二、安裝步驟流程
1. 準備工具:螺絲刀、電鉆、尺子、水平尺等。
2. 確定安裝位置:使用尺子和水平尺測量并標記出安裝位置。
3. 鉆孔:使用電鉆在安裝位置鉆孔,注意孔的大小和深度要與壁掛式氣體檢測儀的支架相匹配。
4. 安裝支架:將支架放入孔中,使用螺絲刀固定支架。
5. 掛載檢測儀:將壁掛式氣體檢測儀掛在支架上,確保檢測儀與支架緊密貼合。
6. 連接電源線和信號線:按照檢測儀的說明書,正確連接電源線和信號線。
7. 調試與測試:完成安裝后,對檢測儀進行調試和測試,確保檢測儀能夠正常工作并準確顯示氣體濃度。
三、注意事項
1.壁掛式氣體檢測儀不要安裝在室外、給氣口、換氣扇、房門等風流量較大的地方。
2.不要安裝在高溫高濕的地方。
3.不要安裝在有物體將探測器與用氣設備隔離開的地方。
4.避免在探測器附近大量使用殺蟲劑、固發噴膠、酒精等,以免影響傳感元件的正常功能。
5.禁止用水沖洗或讓水進入探測器。
